『生產能力』：5-100t/h
『產品別名』：復合破，立式多級粉碎機，立式復合破碎機
『應用領域』：選礦、煤炭、建材、化工、耐火材料、冶金、水泥、玻璃、陶瓷、電力等行業中的二級或三級破碎。
『產品概要』：復合式破碎機簡稱復合破，又稱立式破碎機，是破碎生產線和制砂生產線中常用設備之一，目前已在機制建筑砂、石料以及各種冶金礦渣的破碎中得到普遍使用，具有生產能力大、破碎效率高、粉碎比大、磨蝕量小、能耗低、密封性好、運轉平穩、維護方便等突出優點。
產品介紹
復合式破碎機簡稱復合破，該機是我公司生產的一種多層立式錘破被廣泛適用于水泥廠的生料、熟料細碎作業，同時也可用于白云石、焦寶石、鉛鋅礦、蛇紋石、高爐渣、煤矸石、磷礦石等中等硬度物料的細碎作業，特別適用于硬質石灰?guī)r、白云巖、花崗巖、玄武巖等人工造砂或高速公路路面石料的加工破碎。在產品特點上由于該機采用篦板的設計、鋼性硬擠壓破碎，使得細碎效率大大提高相對同等規模的傳統工藝節省%40左右，產出高產30%左右，運營維護費用也低于傳統規模，投資相當劃算。
工作原理

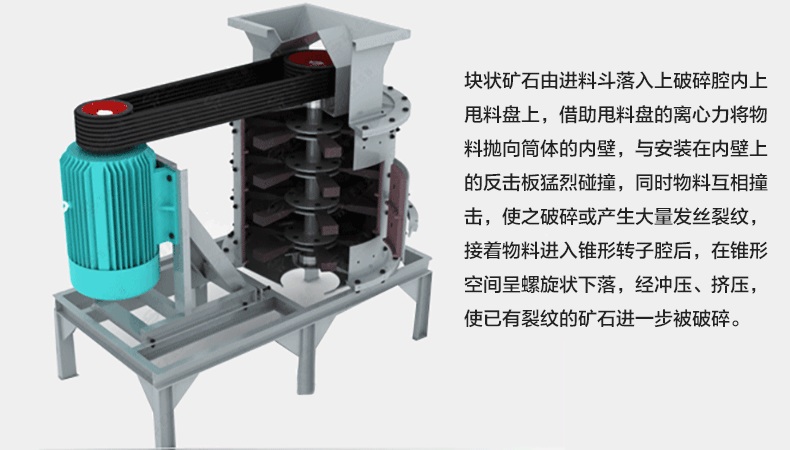

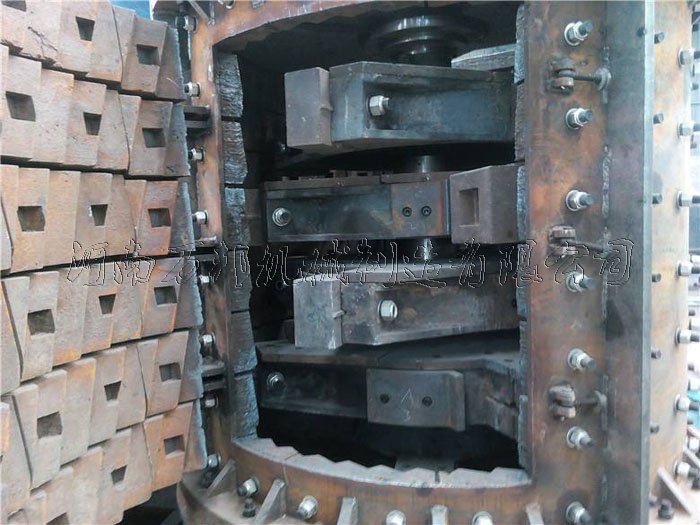

塊狀礦石由進料斗落入上破碎腔內上甩料盤上，借助甩料盤的離心力將物料拋向筒體的內壁，與安裝在內壁上的反擊板猛烈碰撞，同時物料互相撞擊，使之破碎或產生大量發絲裂紋，接著物料進入錐形轉子腔后，在錐形空間呈螺旋狀下落，經沖壓、擠壓，使已有裂紋的礦石進一步被破碎。由于錐形轉子與襯板間的斜度，促使較小的物料向下遷移，達到由大到小自動實現分級破碎。物料在錐形轉子腔內受錘頭的打擊，高速運行塊料再次與反擊板碰撞、物料流相互碰撞使物料經打擊、撞擊、剪切、擠壓面粉碎，從而提高破碎效率。
技術參數
| 型號 | 800 | 1000 | 1250 | 1500 | 1750 | |
| 轉子直徑 (mm) | 650 | 800 | 1000 | 1250 | 1560 | |
| 筒體高度 | 800 | 850 | 850 | 1000 | 1410 | |
| 主軸轉速 (r/min) | 1350 | 970 | 740 | 650 | 600 | |
| 進料粒度 | 50 | 70 | 100 | 100 | 100 | |
| 出料粒度 (mm) | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | |
| 處理量 (t/h) | 5-15 | 10-30 | 20-60 | 30-80 | 40-100 | |
| 電動機 | 功率 | 30 | 55 | 75 | 110 | 132 |
| 轉速 | 1440 | 1440 | 750 | 750 | 750 | |
| 外形尺寸(L×W×H)(mm) | 2200×860×1980 | 2700×1160×2000 | 2800×1400×2730 | 3100×1900×2300 | 3350×2100×2800 | |
| 總重量 (t) | 2.3 | 4.5 | 9.73 | 18.1 | 26.61 | |
| 型號 | 進料粒度 | 出料粒度 | 處理量(t/h) |
| 800 | 50 | 0-5 | 5-15 |
| 1000 | 70 | 0-5 | 10-30 |
| 1250 | 100 | 0-5 | 20-60 |
| 1500 | 100 | 0-5 | 30-80 |
| 1750 | 100 | 0-5 | 40-100 |
